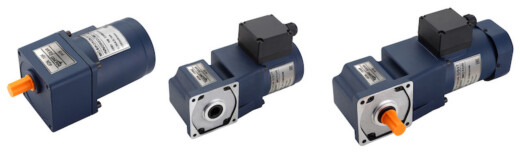

Компактные цилиндрические мотор-редукторы INNORED серии MC
Компактные цилиндрические мотор-редукторы INNORED серии MC
Преимущества компактных мотор-редукторов INNORED:
Малые габаритные размеры (могут поставляться без клеммной коробки для уменьшения габарита)
Низкий уровень шума, по сравнению с общепромышленным исполнением
Широкий ряд передаточных чисел (передаточное число может быть увеличено в 10 раз с помощью дополнительной предступени)
Высокий КПД
Возможность регулировки оборотов
Описание:
Компактные цилиндрические мотор-редукторы INNORED включают в себя:
электродвигатели
напряжение питания: 1 фаза – 220 В, 50/60 Гц, конденсатор в комплекте, 3 фазы 220/380 В, частота 50/60 Гц (cхема соединения обмоток «∆» / «Y»)
режим работы S1 (продолжительный)
класс изоляции обмоток: В
класс защиты: IP54 с клеммной коробкой, IP20 без клеммной коробки
— редукторы цилиндрические и цилиндро-конические.
Краткие характеристики редукторов
Тип редуктора
Модель
Диаметр выходного вала
Размер входного фланца
Передаточные числа
Номинальный выходной момент
Размеры
цилиндрический

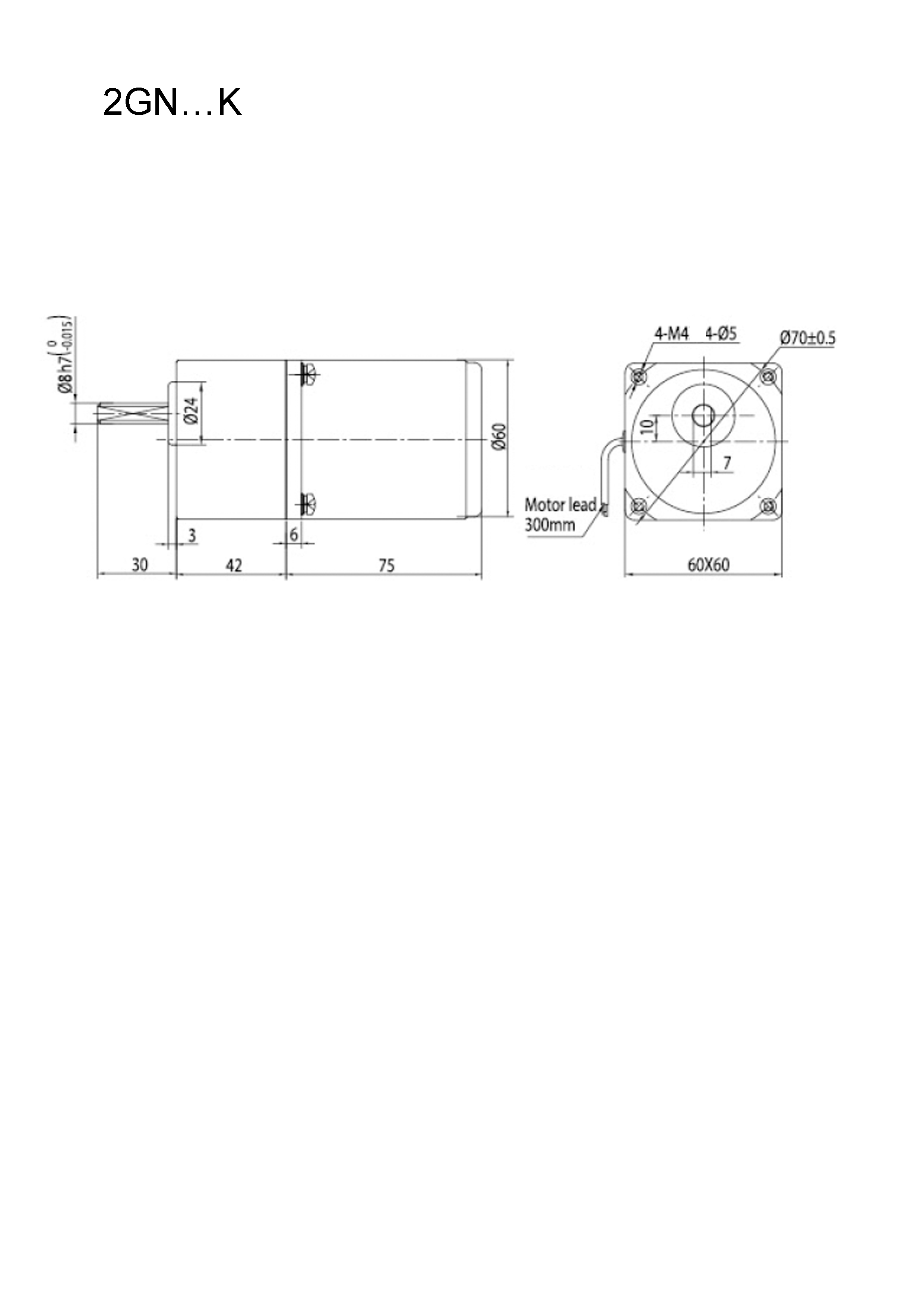

2GN…K
8мм
60х60мм
3…200
3Нм

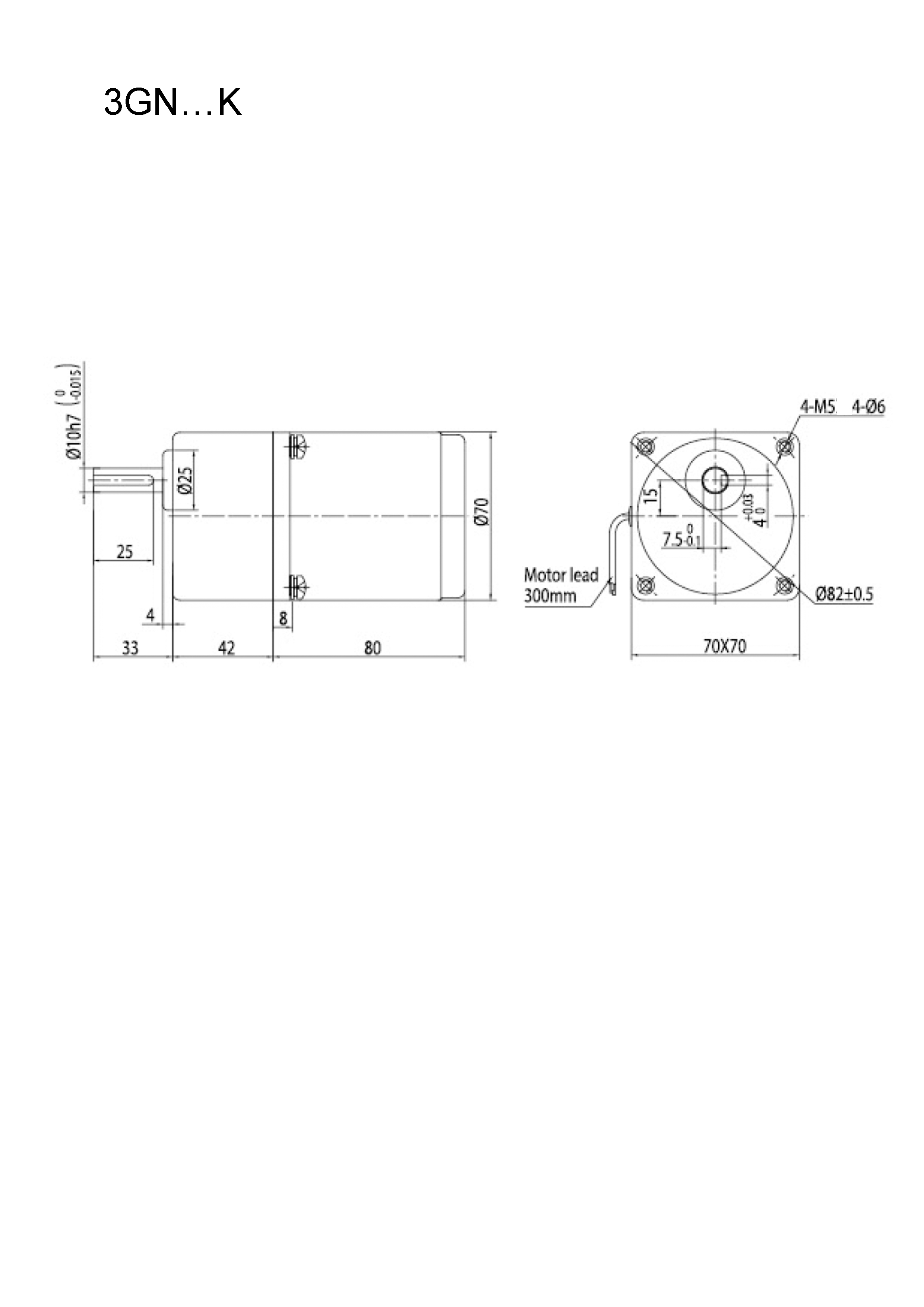

3GN…K
10мм
70х70мм
5Нм

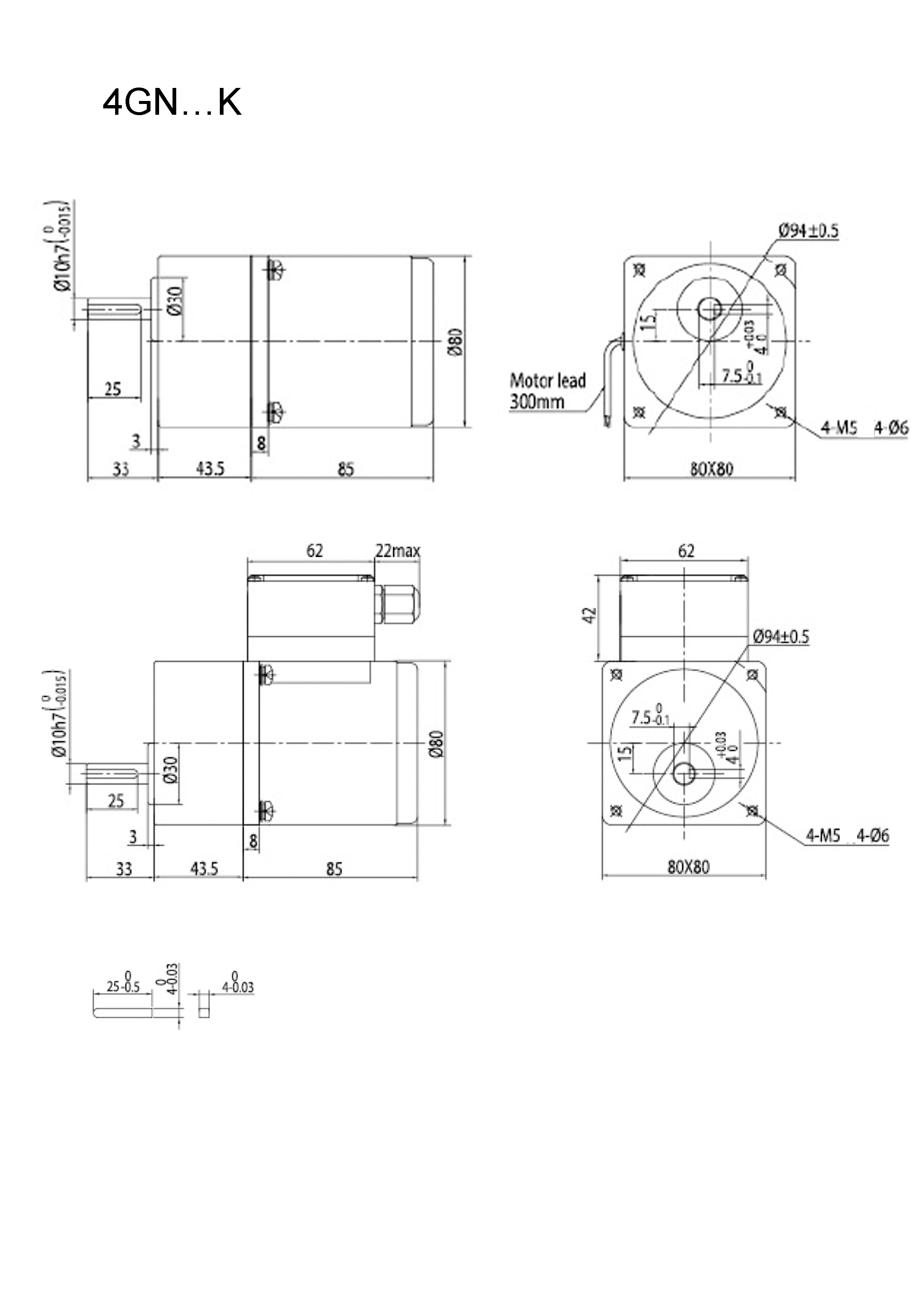

4GN…K
10мм
80х80мм
8Нм

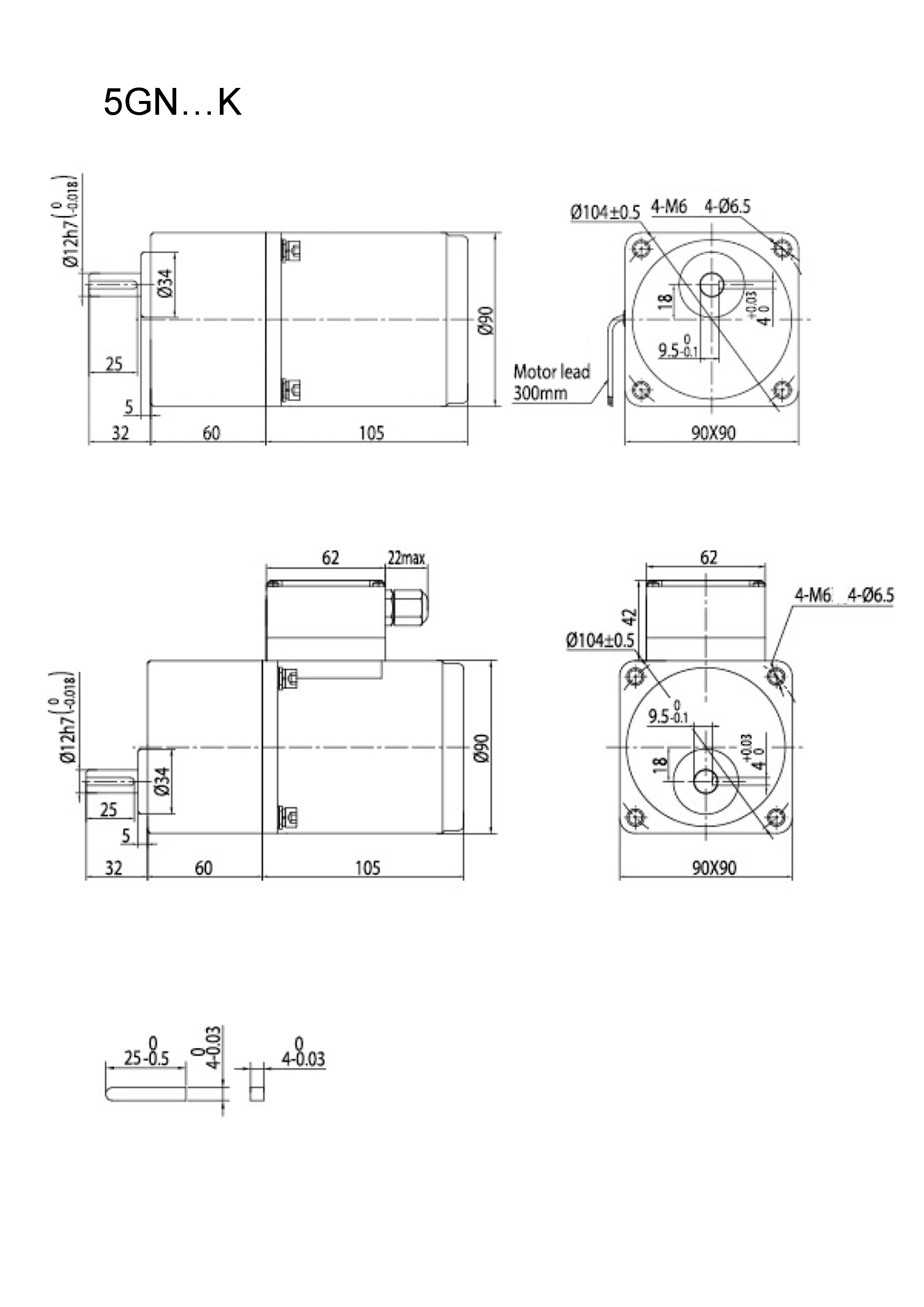

5GN…K
12мм
90х90мм
10Нм

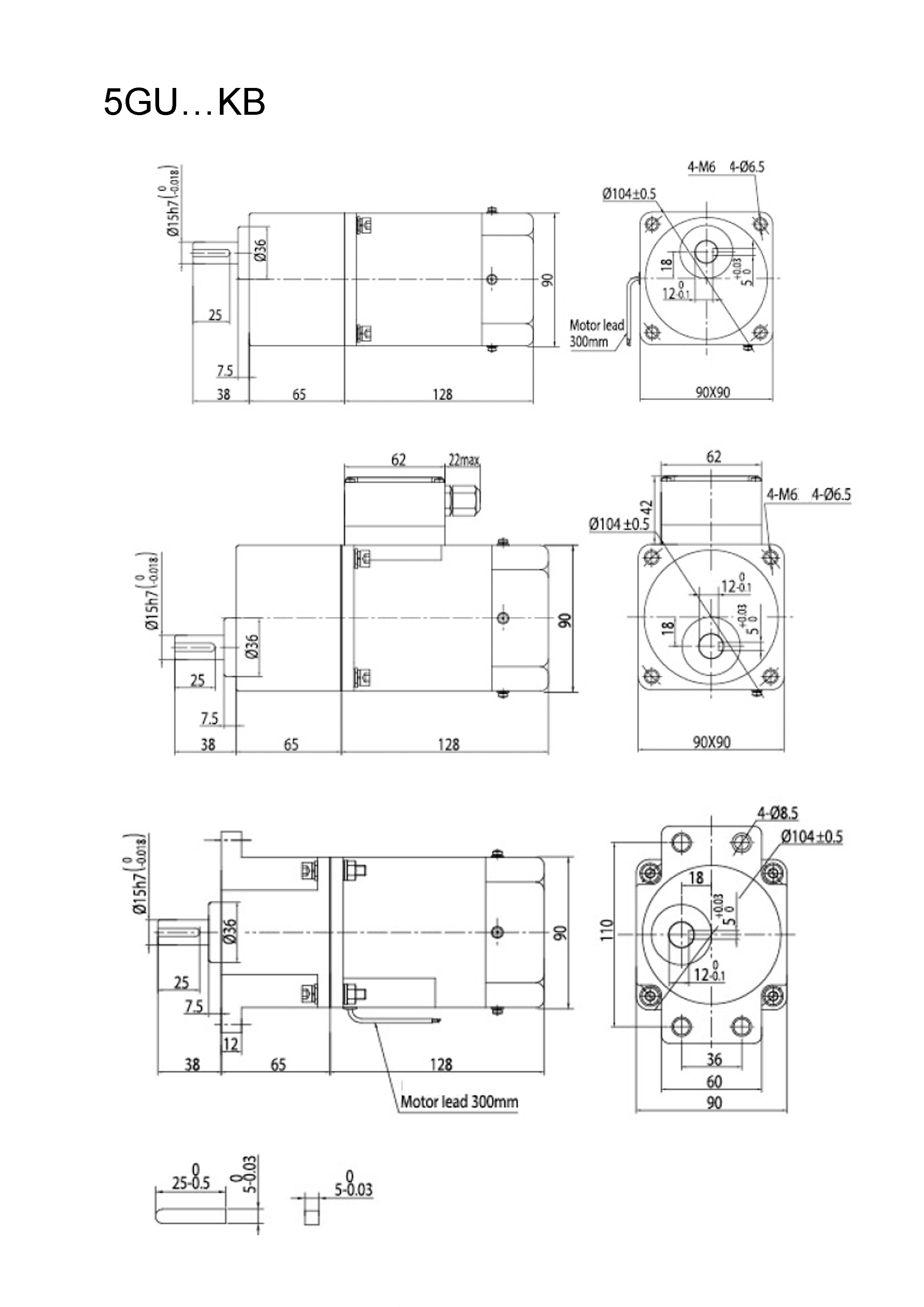

5GU…KB
15мм
90х90мм
20Нм

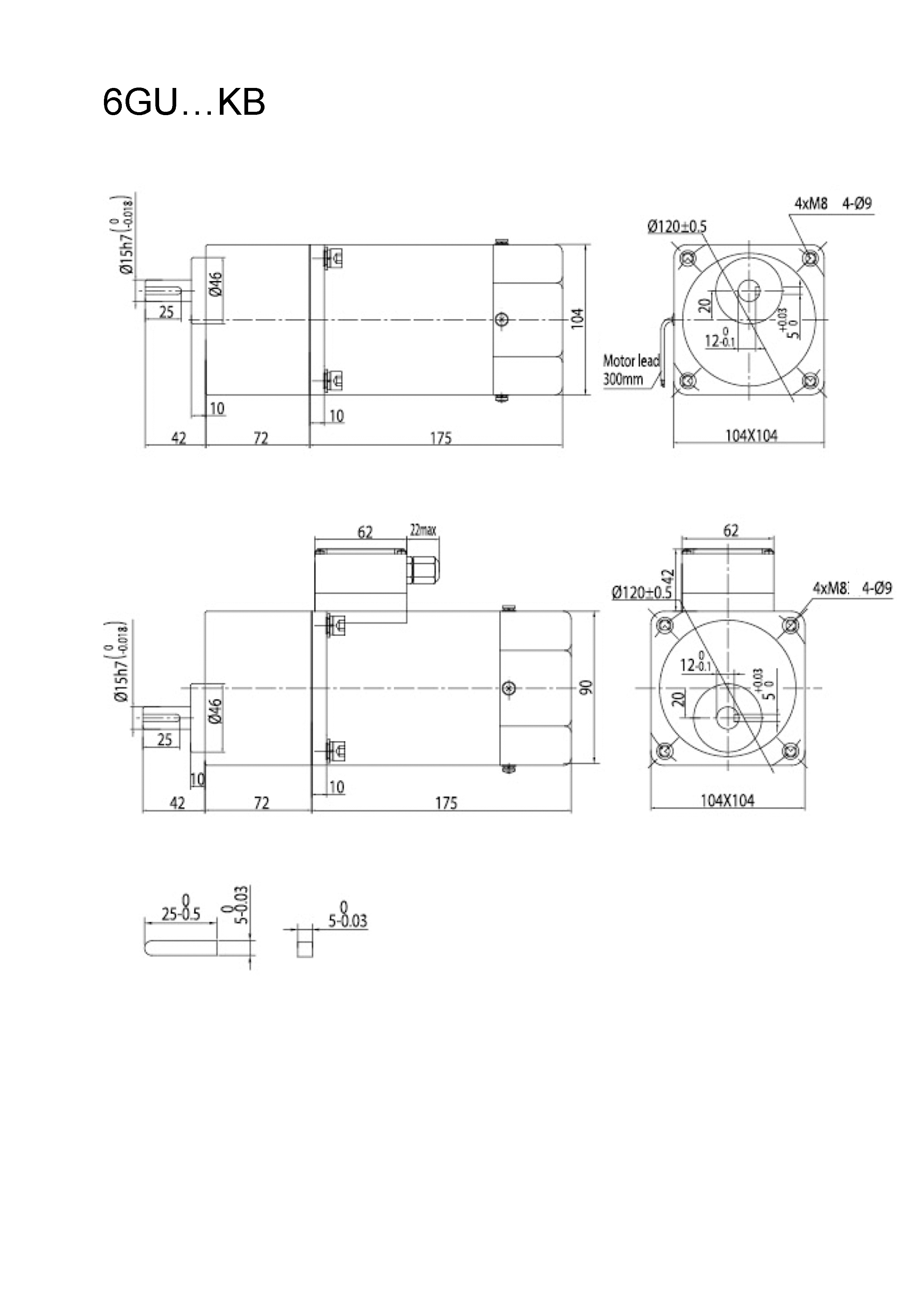

6GU…KB
15мм
104х104мм
40Нм

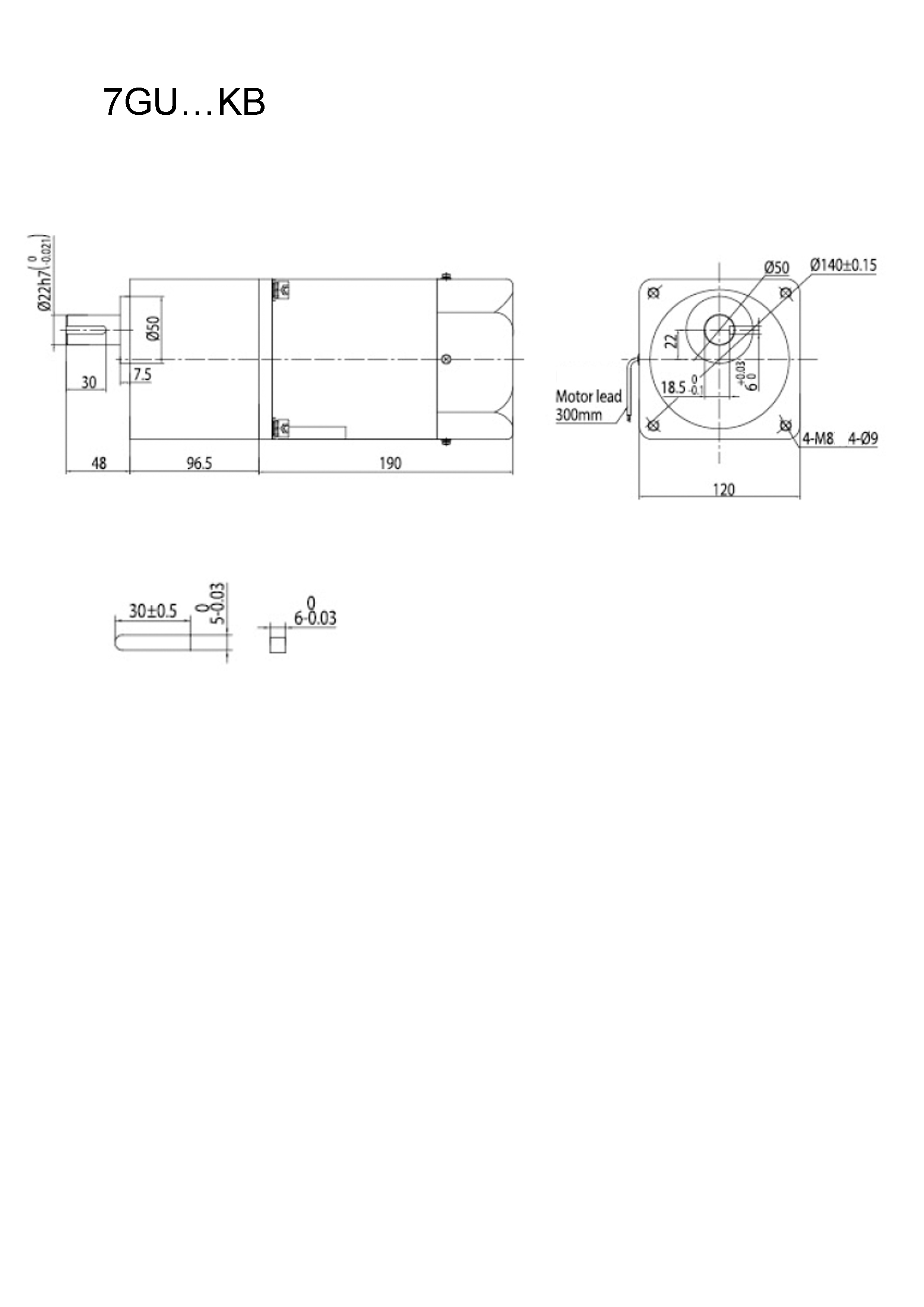

7GU…KB
22мм
120х120мм
3…180
200Нм
конический с полым валом

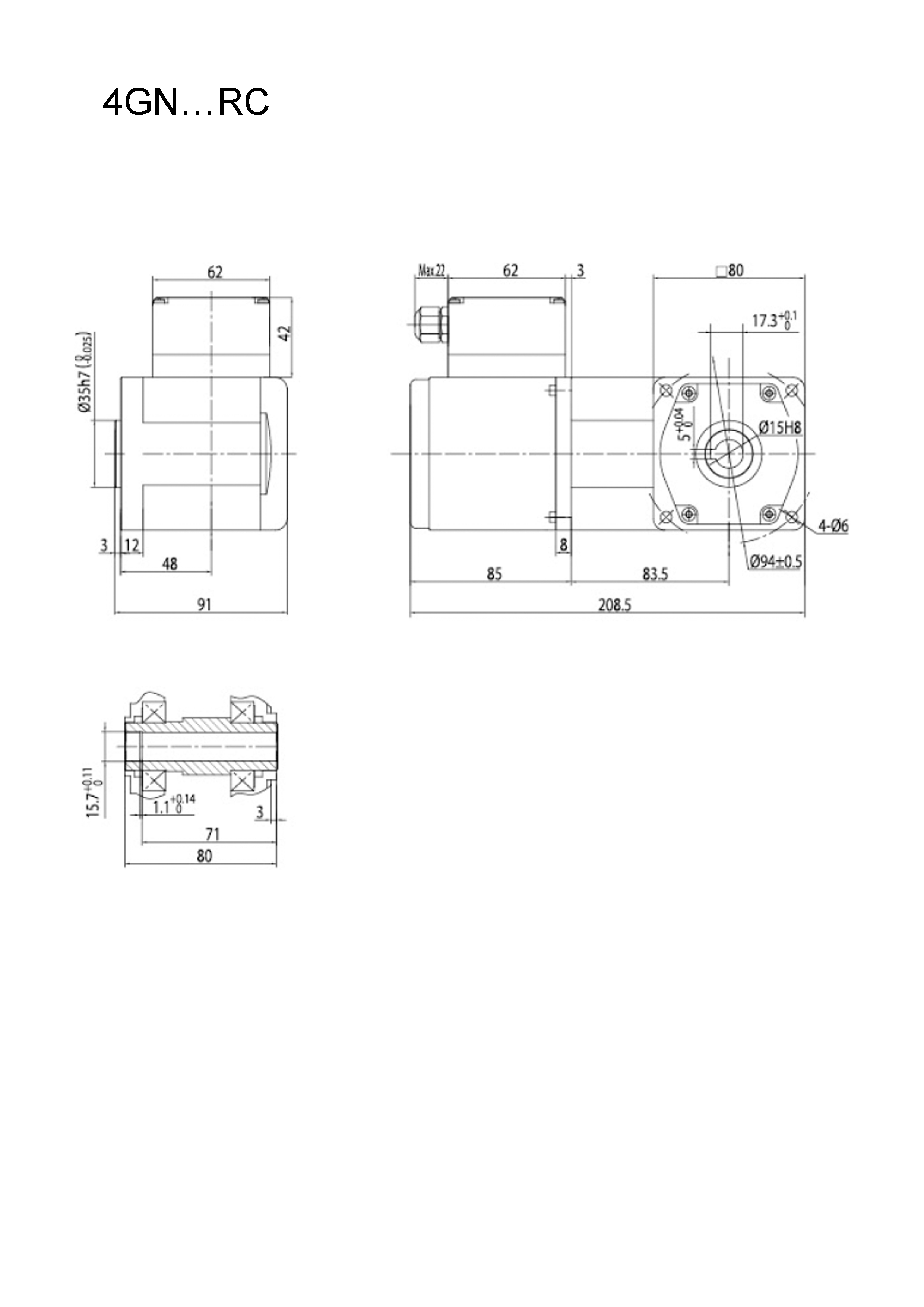

4GN…RC
15мм
80х80мм
3…180
8Нм

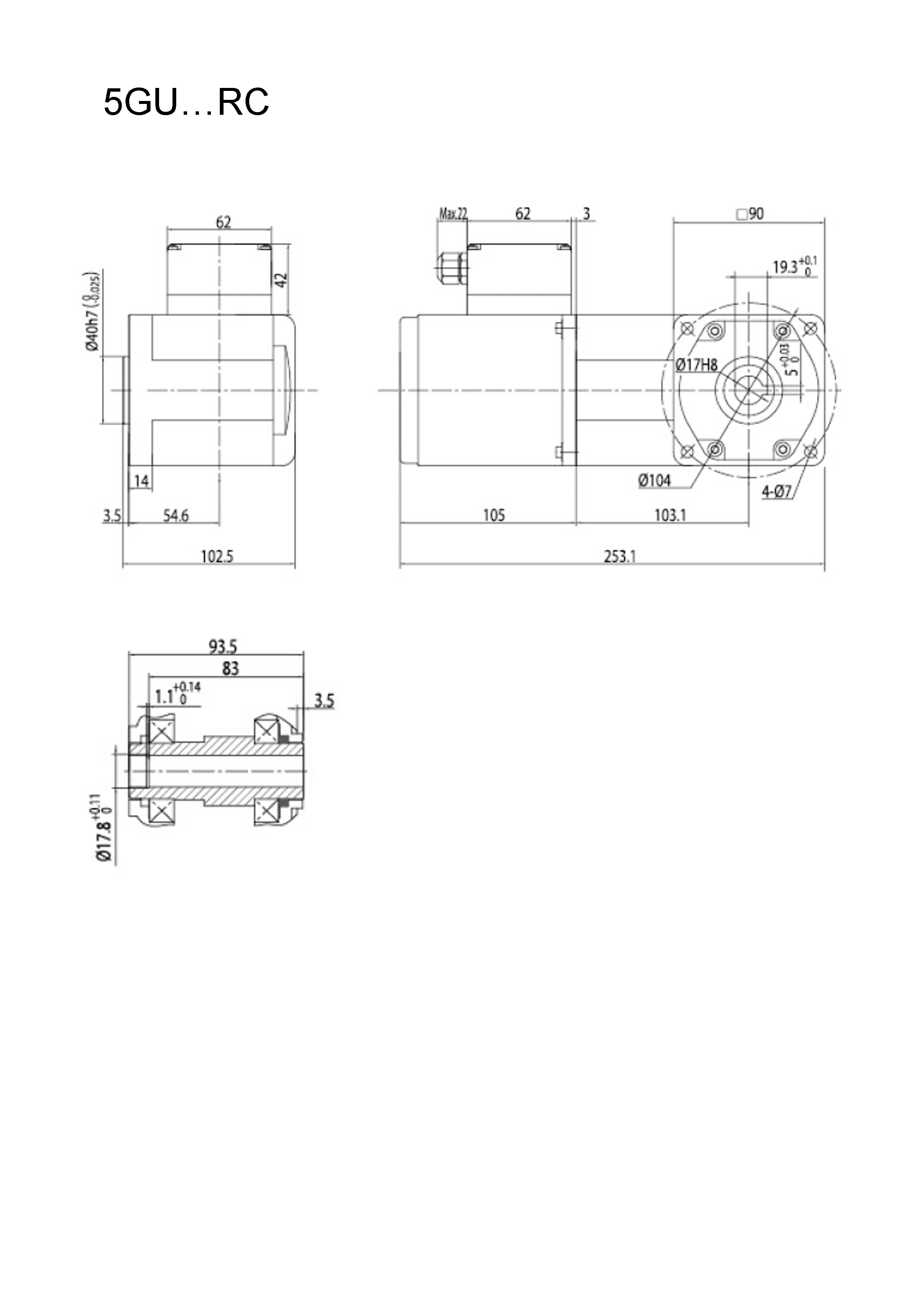

5GU…RC
17мм
90х90мм
20Нм

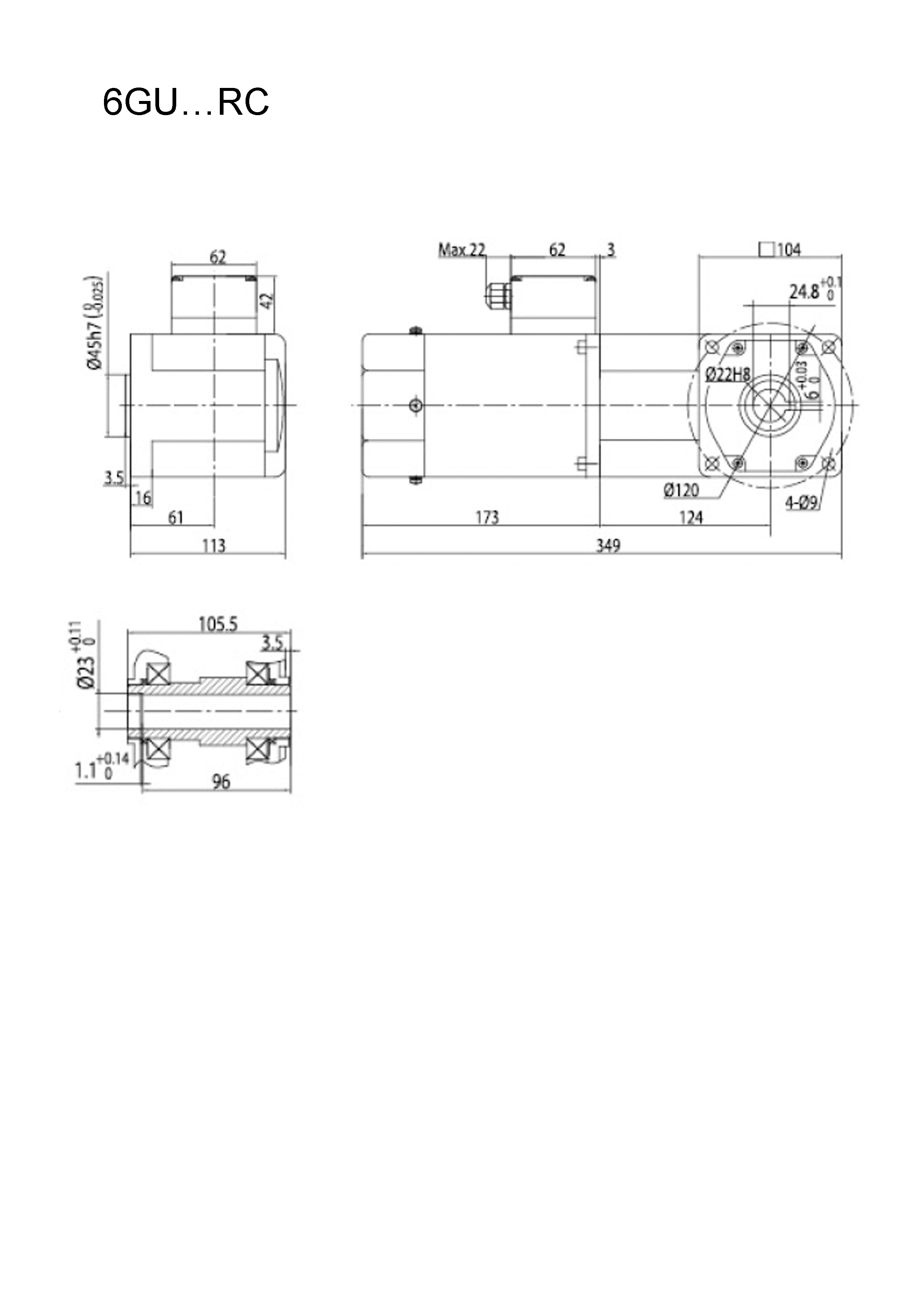

6GU…RC
20мм
104х104мм
40Нм
конический с выступающим валом

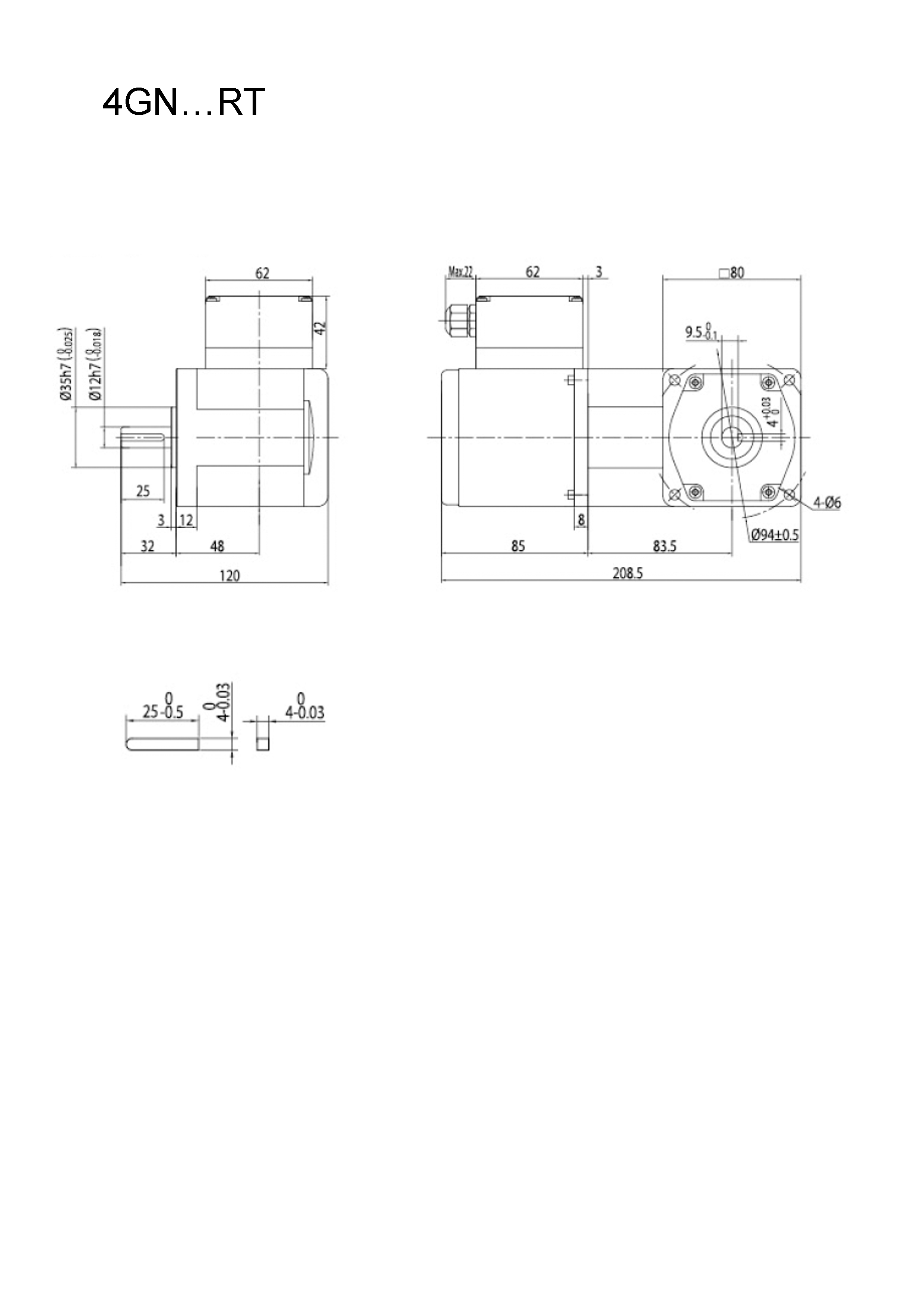

4GN…RT
12мм
80х80мм
8Нм

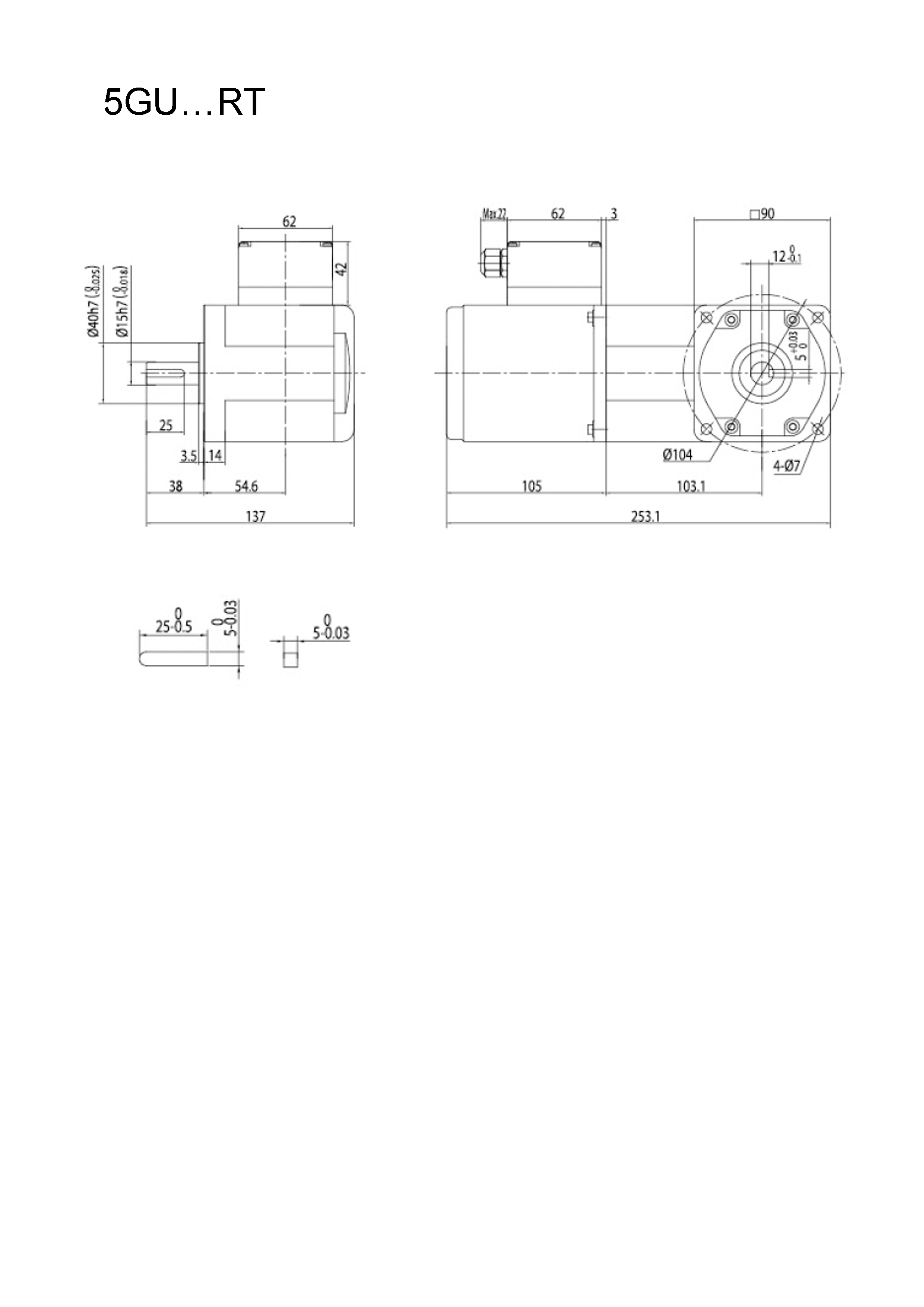

5GU…RT
15мм
90х90мм
20Нм

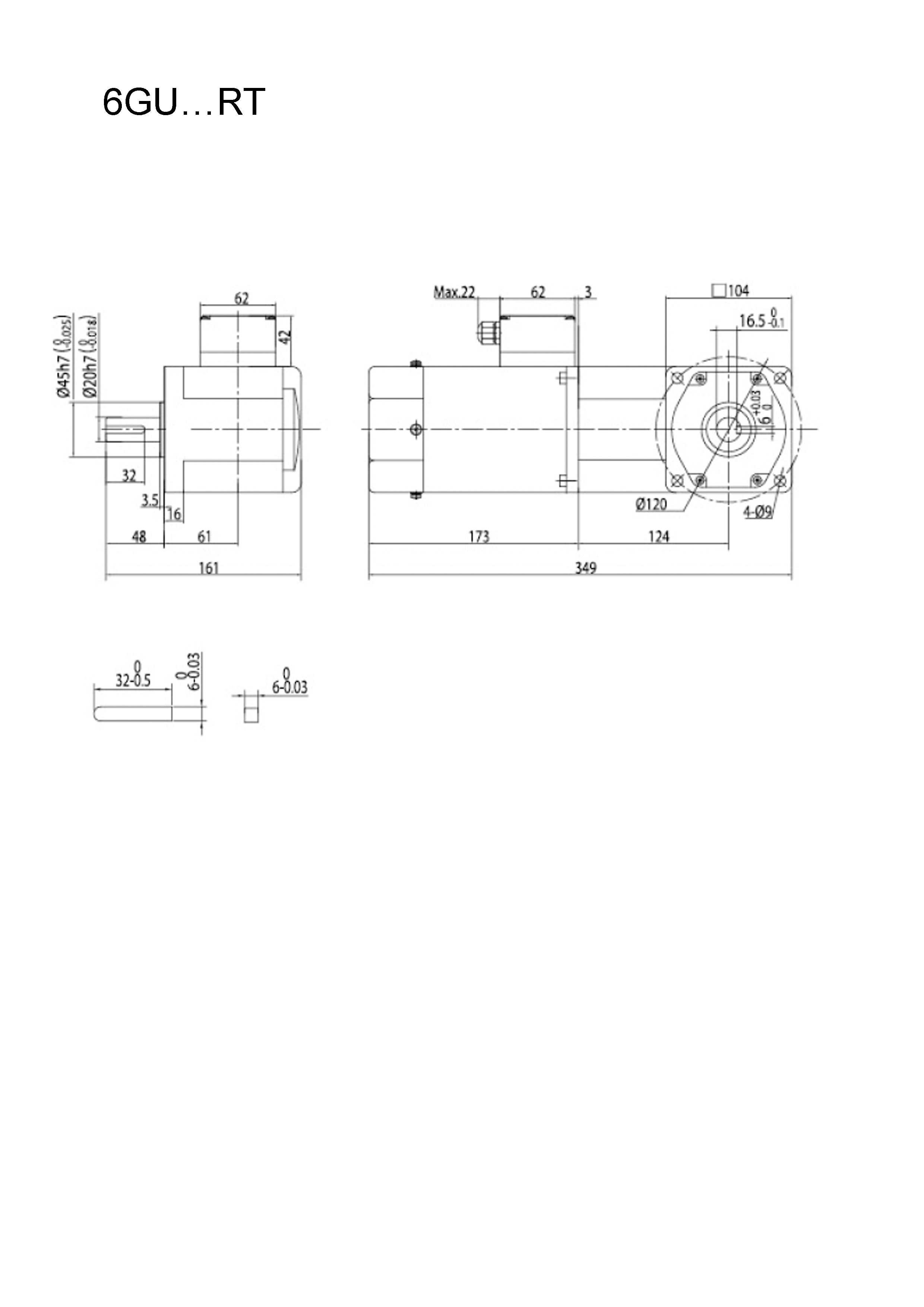

6GU…RT
22мм
104х104мм
40Нм
цилиндрическая предступень

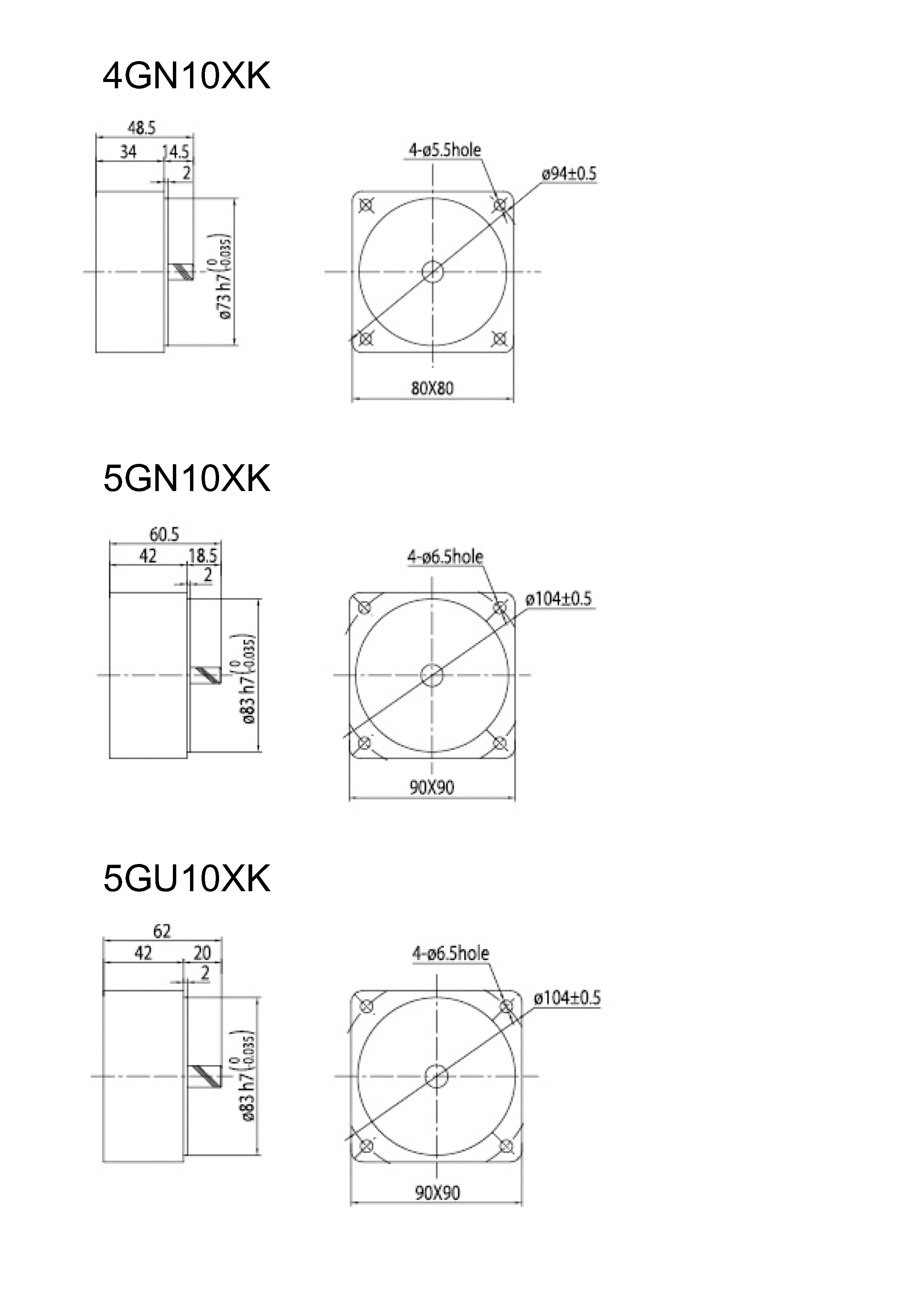

4GN10XK
вал-шестерня
80х80мм
10
8Нм
5GN10X
90х90мм
10Нм
GU10X
20Нм
Краткие характеристики электродвигателей
Модель
Мощность
Напряжение питания
Номинальный ток
Скорость
Крутящий момент
Размеры

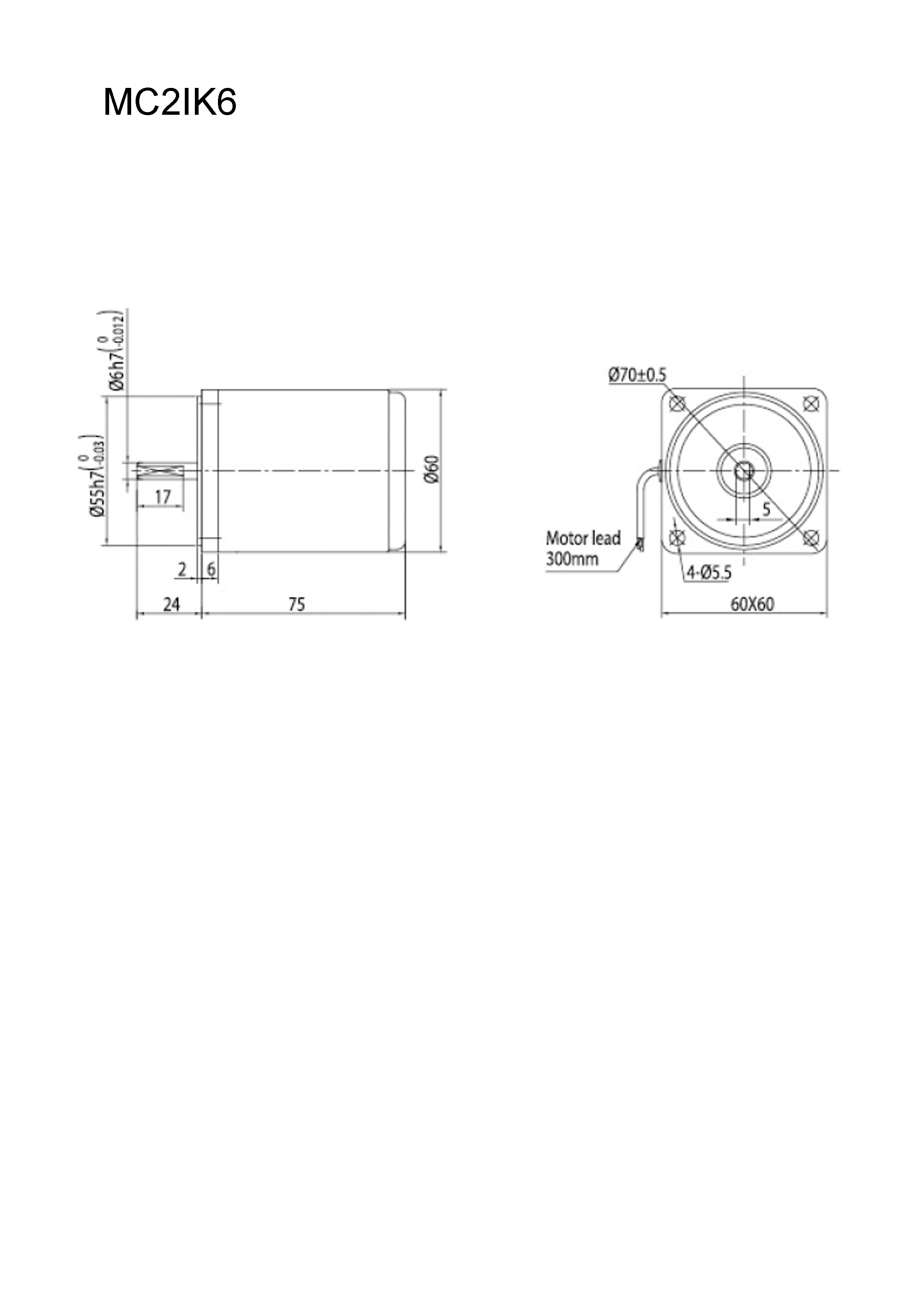

MC2IK6
6Вт
1 фаза 220В
0,13А
1200 об/мин
0,04Нм

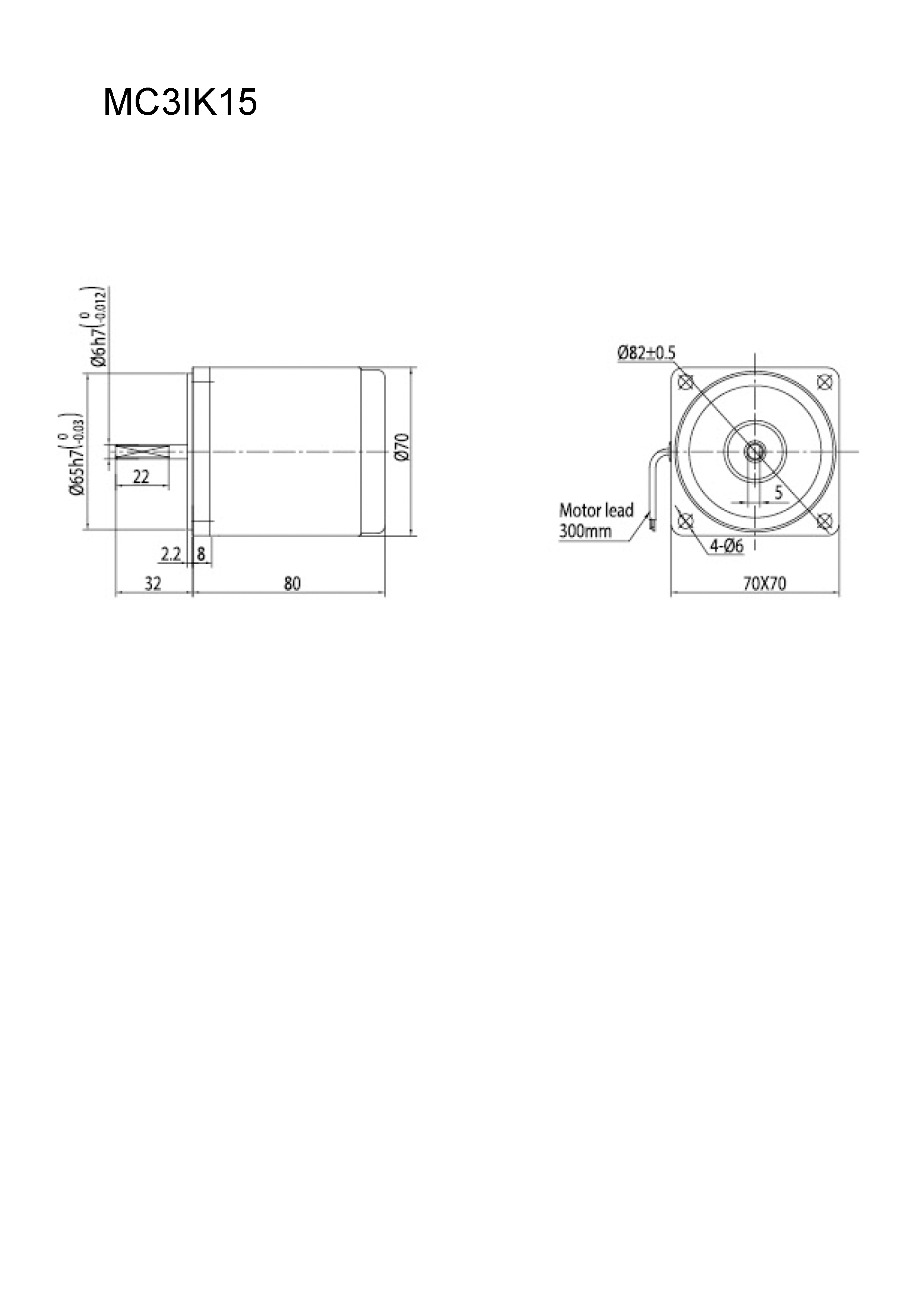

MC3IK15
15Вт
1 фаза 220В
0,17А
1250 об/мин
0,13Нм

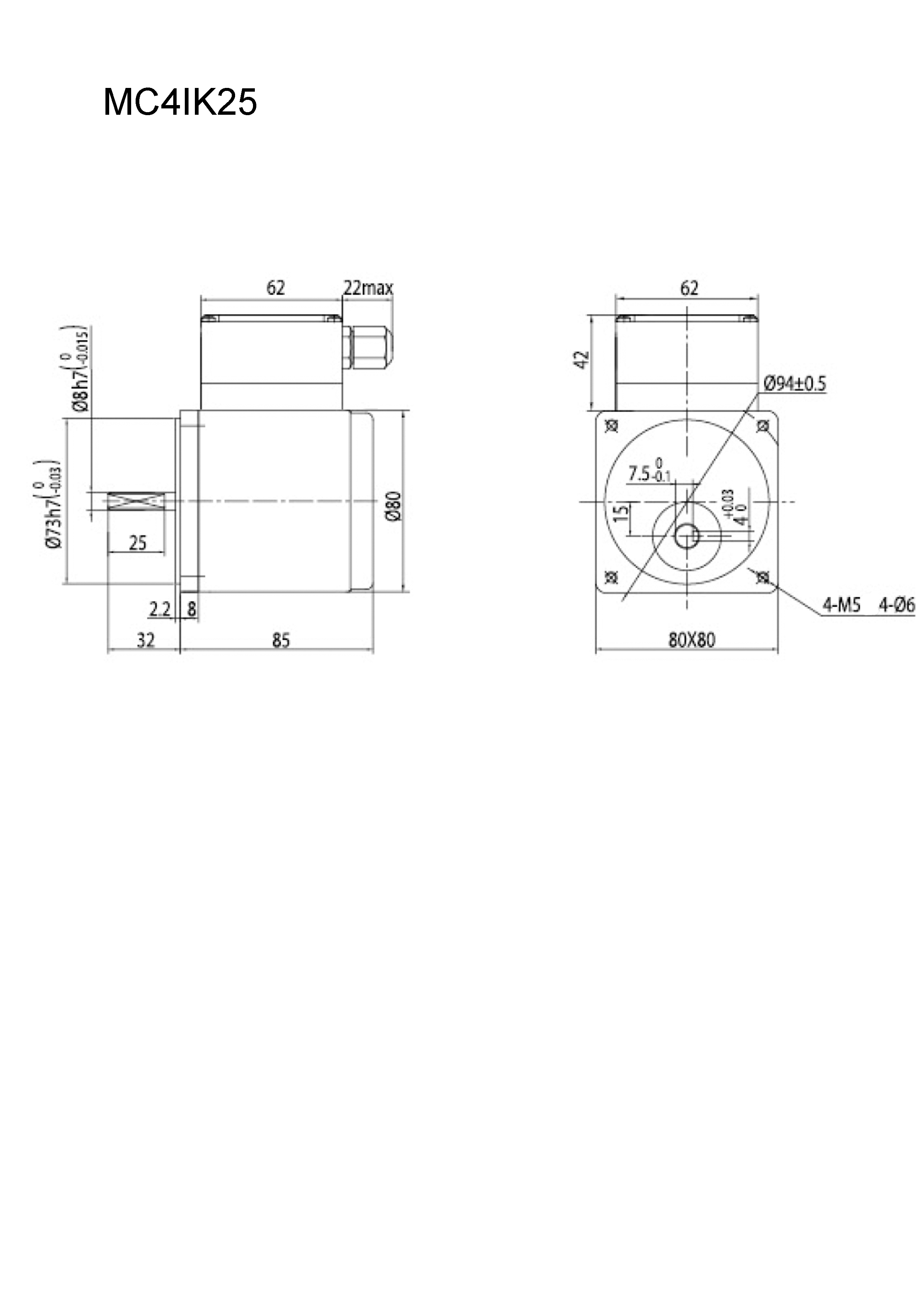

MC4IK25
25Вт
1 фаза 220В
0,24А
1250 об/мин
0,18Нм
3 фазы 220/380В
0,26А/0,15А

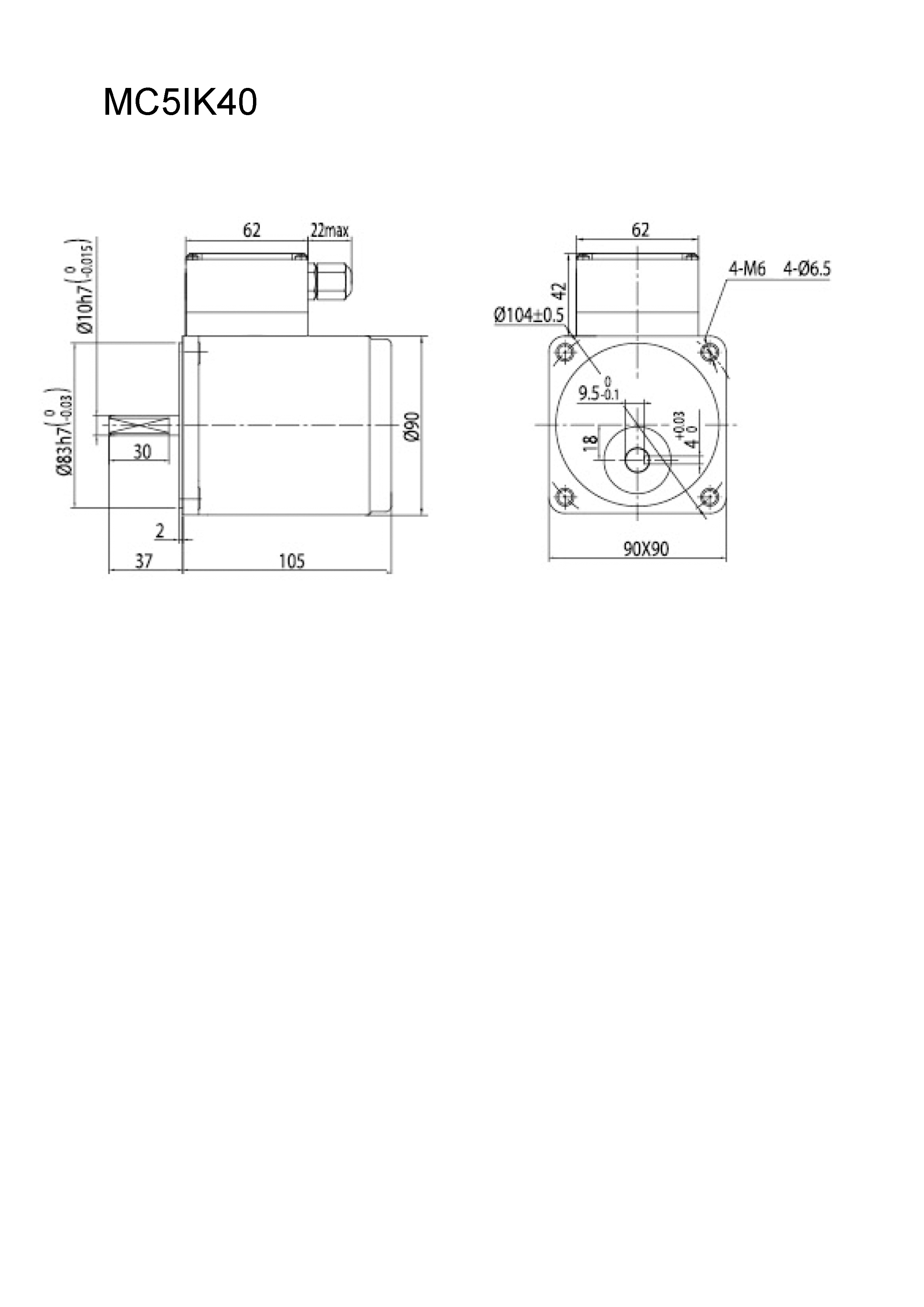

MC5IK40
40Вт
1 фаза 220В
0,35А
1350 об/мин
0,29Нм
3 фазы 220/380В
0,32А/0,18А
0,28Нм

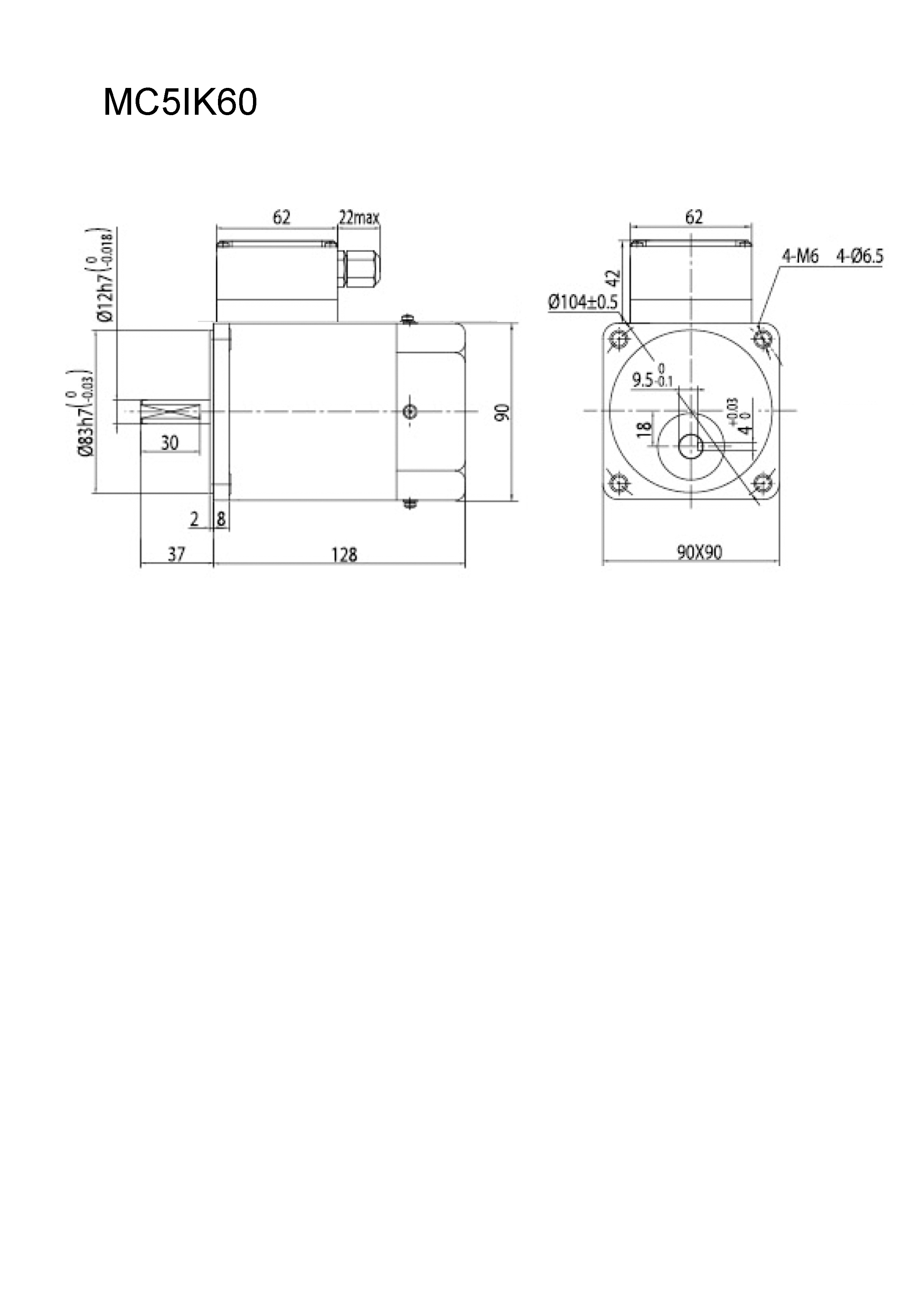

MC5IK60
60Вт
1 фаза 220В
0,50А
1350 об/мин
0,42Нм
3 фазы 220/380В
0,38А/0,22А
0,46Нм

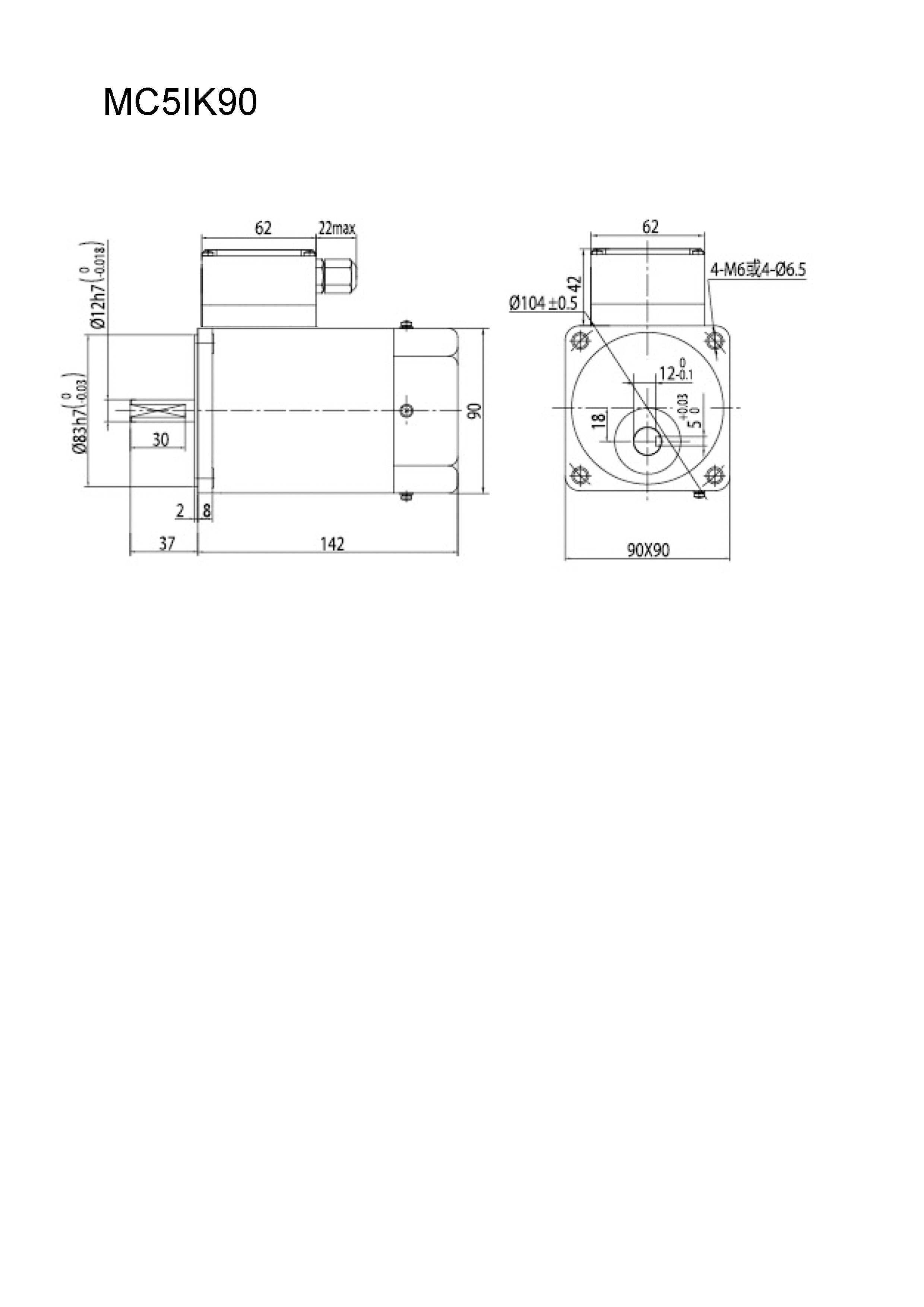

MC5IK90
90Вт
1 фаза 220В
0,64А
1350 об/мин
0,64Нм
3 фазы 220/380В
0,74А/0,42А
0,62Нм

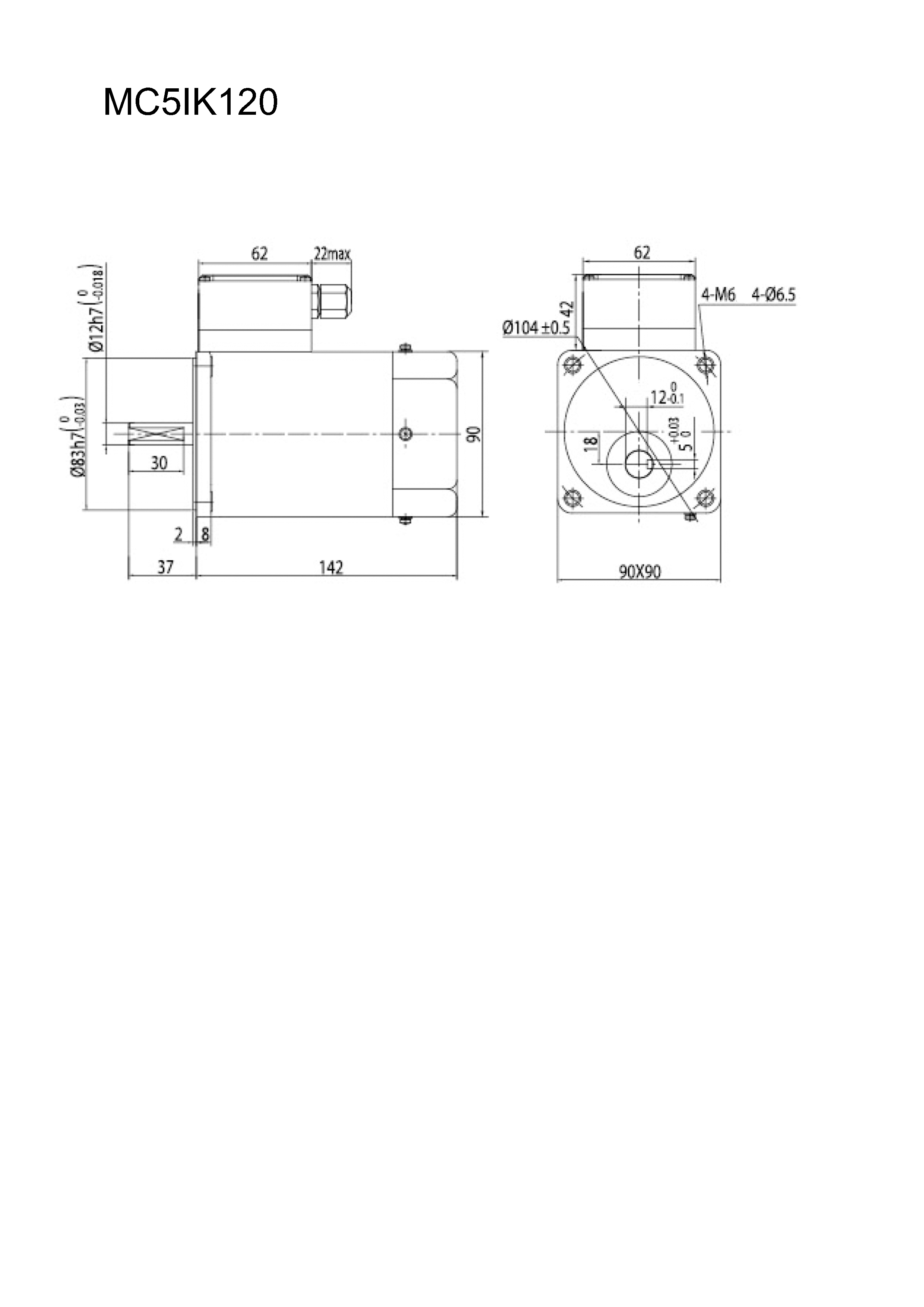

MC5IK120
120Вт
1 фаза 220В
0,87А
1350 об/мин
0,87Нм
3 фазы 220/380В
0,81А/0,46А

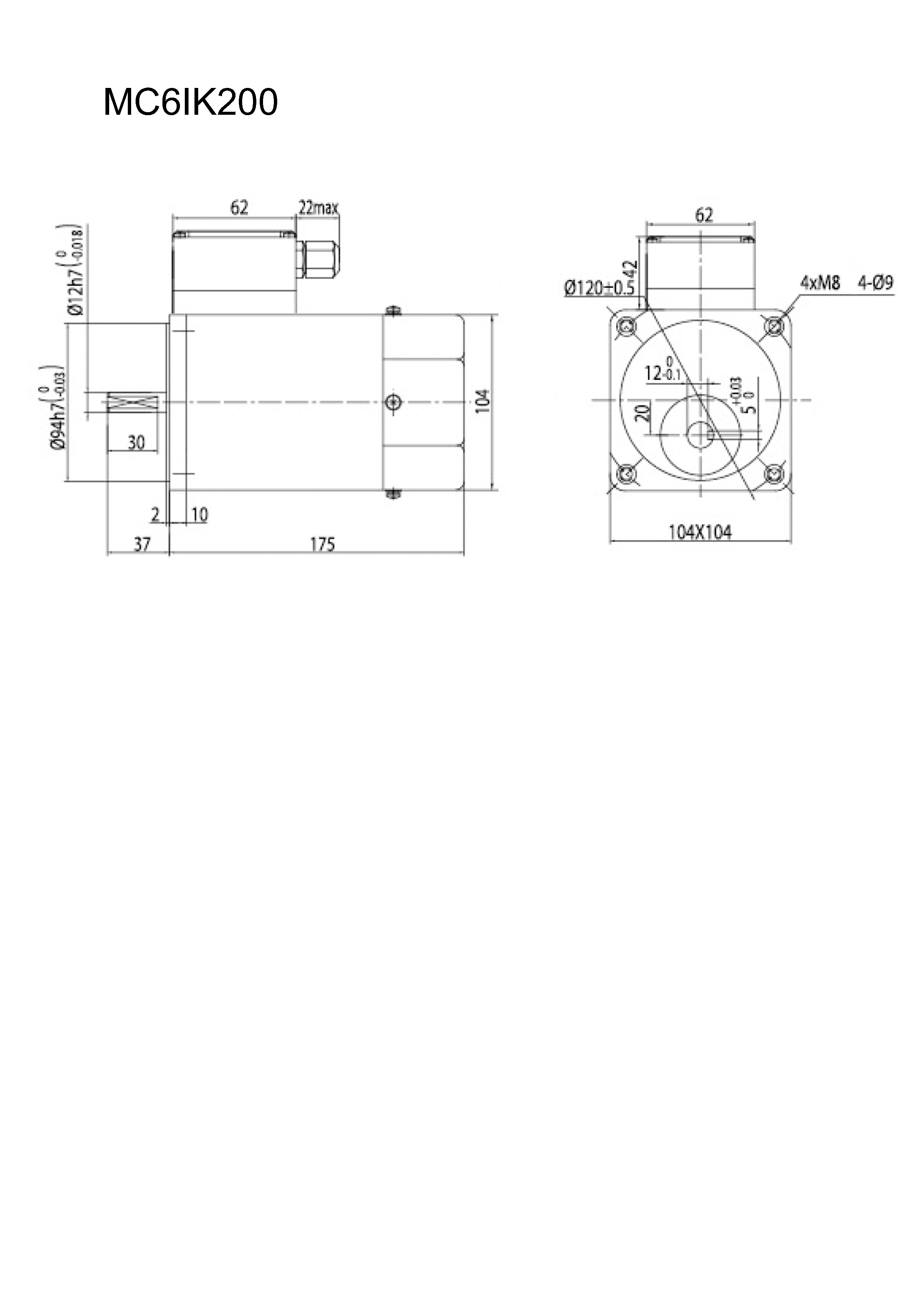

MC6IK200
200Вт
1 фаза 220В
1,31А
1350 об/мин
1,28Нм
3 фазы 220/380В
1,17А/0,66А
1,55Нм

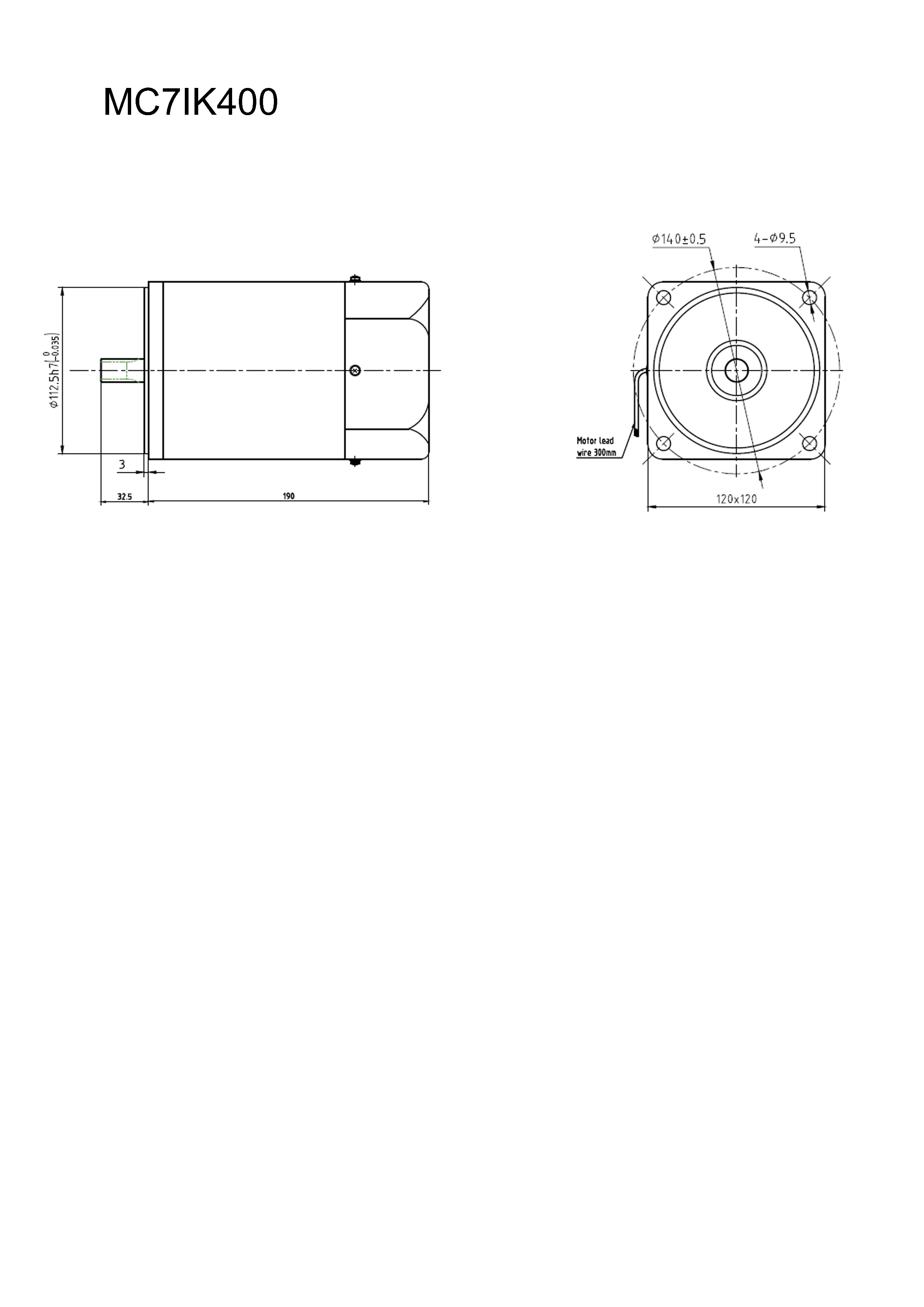

MC7IK400
400Вт
3 фазы 220/380В
2,2А/1,2А
1350 об/мин
2,7Нм
Дополнительное оборудование:
Тахогенератор
Регулятор INNOCONT FS-02

Преобразователь частоты INNOVERT IRD
Для однофазных электродвигателей.
Обеспечивает возможность изменения скорости вращения вала при работе с регулятором FS-02
Функции:
ПУСК/СТОП
реверс
регулировка оборотов (шкала с градацией от 0 до 100 в соответствии с оборотами двигателя 120-1350/мин)
световой индикатор работы электродвигателя (красный — стоп, зеленый — пуск)
управление направлением вращения двигателя (на задней панели корпуса)
Простой частотный преобразователь для регулировки скорости трехфазных мотор-редукторов
Функции:
ПУСК/СТОП
реверс
плавный разгон и торможение
регулировка скорости
