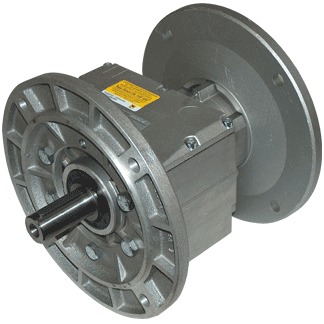

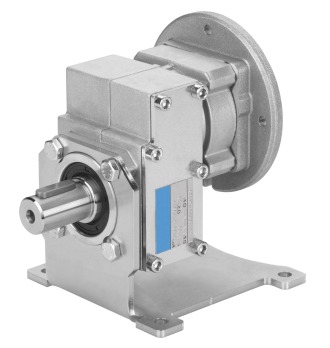

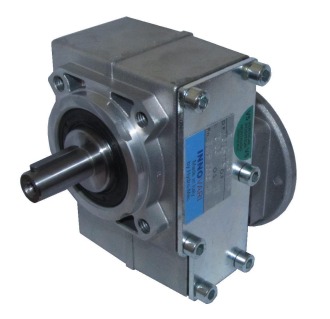

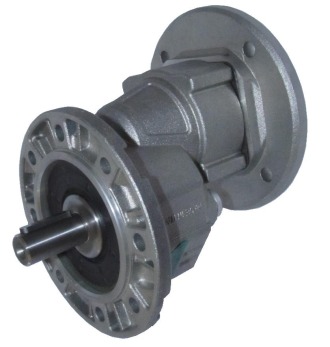

Одноступенчатые цилиндрические мотор-редукторы INNOVARI
Червячные редукторы
Червячные редукторы
Червячные редукторы
Червячные редукторы
Отличительные особенности одноступенчатых мотор-редукторов INNOVARI:
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки

Нестандартные исполнения:
1.Взрывозащищенное по стандартам ATEX 2, ATEX 3
2.Специальное исполнение выходного вала для винтовых конвейеров

Области применения:
- пищевые насосы
- винтовые конвейеры
- кормораздатчики на птицефабриках
- пищевые насосы
- вентиляторы
- первая ступень многоступенчатых редукторов
Одноступенчатые цилиндрические мотор-редукторы были разработаны как экономичная альтернатива 2-х 3-х ступенчатым редукторам там, где нужны высокие скорости. Выходные фланцы и валы, идентичные по размерам фланцам двигателей, позволяет применять их в качестве первой ступени для цилиндро-червячных мотор-редукторов.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.
Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу.
Модульные базы редукторов комплектуются  входными фланцами под двигатели, крепежными лапами, выходными фланцами, входными и выходными твердотельные валами.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. В редукторы всех типоразмеров масло заливается в объёме, позволяющем эксплуатировать редуктор в любом монтажном приложении.
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры чертеж
211А
20
0,25...0,37
14
2,05...9,83
311А
30
0,37
14, 19, 24
1,57…10,86
411А
38
0,37…1,5
14, 19, 24
1,57…10,86
511А
110
1,1…4,0
19, 24, 28
1,3…10,50
С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
