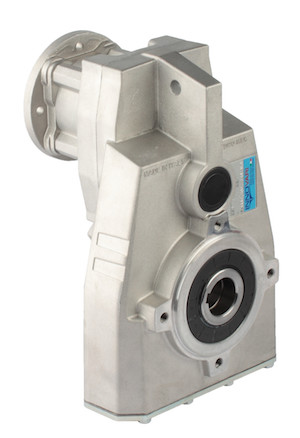

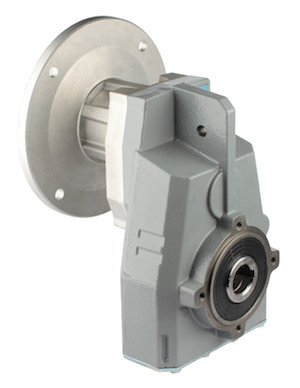

Насадные цилиндрические мотор-редукторы INNOVARI
Червячные редукторы
Червячные редукторы
Отличительные особенности насадных мотор-редукторов INNOVARI:
Типоразмеры FA(…), FS(…) - корпус из алюминия, типоразмер FC(…) – из чугуна
Входные и выходные валы изготовлены из стали 39 NiCrMo3\
Используются высококачественные подшипники KOYO, NSK, KBC
Используются высококачественные сальники Freudenberg, NOK
Используются графитовые, а не бумажные прокладки
Уровень шума 60/65 dBA

Области применения:
конвейеры,
транспортеры,
шнеки,
нории,
мешалки.
Насадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сайлентблоков, используя отверстия в корпусе.
Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.
Во все редукторы  синтетическое масло и они не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы поставляются с залитым маслом, объем которого соответствует монтажному положению H1. Если планируется монтаж в другом положении, то это необходимо оговорить при заказе.
Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI,  SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN
Нестандартные исполнения:
• Взрывозащищенное по стандартам ATEX 2, ATEX 3
• Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
Признаком  того, что редуктор INNOVARI произведен в Италии, является литая надпись «Made in Italy» на корпусе редуктора

Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Вес, кг
Передаточные числа
Габаритные размеры чертеж
1 ступень
FA41
225
4
30 (35)
12,1
2.91 - 7.85
FC61
380
7,5-9
35 (40)
24,5
2.76 - 6.79
FC71
670
22
40 (45)
35
6.17 - 8.21
FC81
1175
0,25-2,2
50 (55)
78
2.65 - 6.64
2 ступени
FA32
150
0,25-2,2
25
7
6.06 - 99.89
FA42
320
0,37-4
30 (35)
9
8.38 - 85.19
FA52
490
1,1-5,5
35 (40)
15,5
6.57 - 71.25
FC62
675
1,1-7,5
35 (40)
20,8
6.57 - 71.25
FC72
900
1,1-9
40 (45)
30,5
8.02 - 86.25
FC82
2100
5,5-22
50 (55)
82,5
5.98 - 50.6
3 ступени
FA33
150
0,06-0,25
25
7
102.57 - 417.54
FA43
320
0,12-0,37
30 (35)
8,9
74.33 - 356.09
FA53
510
0,12-1,1
35 (40)
15,5
61.89 - 561.76
FC63
675
0,18-1,5
35 (40)
20,8
61.89 - 561.76
FC73
900
0,18-1,5
40 (45)
30,5
75.5 - 680.03
FC83
2100
1,1-7,5
50 (55)
68,5
48.55 - 300.17
Внимание! Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
